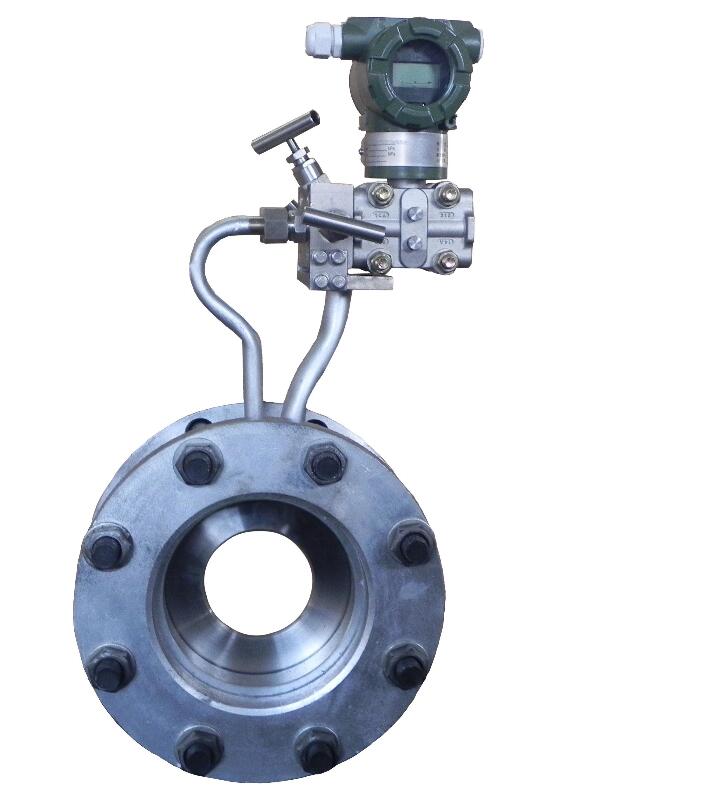

平衡孔板流量计





平衡孔板流量计|厂家价格|规格选型
产品原理
  平衡孔板流量计是一种革命性的差压式流量仪表,其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。


平衡流量计的特点
1、测量精度是标准孔板的5~10倍
2、流动噪声是标准孔板的1/15
3、压力损失是标准孔板的1/3
4、压力恢复比标准孔板快2倍
5、小直管段可以小于0.5D

一、线性度高、重复性好
平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高了54%,为0.15%,从其综合性能来看,平衡流量计属于流量计行列。
5:1量程比时,线性度可达±0.3%;
7:1量程比时,线性度可达±0.5%;
10:1量程比时,线性度可达±1.0%

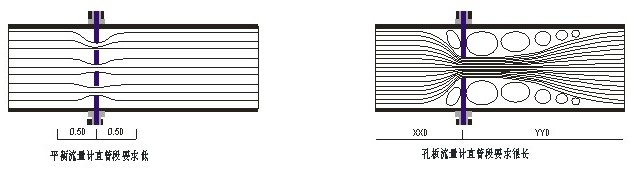

二、直管段要求低
平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,小可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。
三、减少压力损失
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。
四、耐脏污不易堵
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。

五、可直接替换孔板
其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡流量计。

六、流量测量范围宽
根据试验结果,我们了解到:平衡流量计的性能,使其流速可以从小到音速;其小雷诺数可低于200,大雷诺数大于107;β值可选0.25~0.90。

七、长期稳定性好
由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。

八、可测高温高压介质
与孔板等节流装置一样,工茁度压力取决于管道和法兰的材质和等级,工茁度可达850℃,工作压力可达42MPa。

九、可测复杂工况介质
由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相 ,各种混合气体(如瓦斯、沼气、煤气等等)、各种低温气体(如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流(因为平衡流量计左右对称)。

产品选型:

TG-PH-1712

平衡流量计

公程通径

-XXX

100表示DN100

安装形式

pp

管道式

HF

对夹式

FW

焊接式

DF

双法兰式

SP

方管式

公称压力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA

J

0~40MPA

管道材质

0

碳钢

1

304不锈钢

2

12CrMOV

3

其它

输出信号

A

无输出

B

4~20MA

C

RS485 MODBUS



多孔平衡孔板流量计特点:

    1.测量精度高

     由于平衡流量传感器具有多孔结构的特点,能对流场进行平衡,降低涡流、振动和信号噪声,流场稳定性大大的提高,表体采用特制的管道和专用取压装置,使精确度比传统节流装置提升了5-10倍。

       经过实流标定,传感器精确度可达±0.3%、±0.5%,适用于贸易计量场合。

       几何尺寸检验,传感器精确度可达±0.5%、±1.0%,适用于过程控制场合。

       平衡流量计加工重复性高,与传统节流装置一样,在实流标定数据基础上,可以实现几何尺寸检定。

    2.直管段要求低

       平衡流量传感器能将流场平衡,调整稳定,且压力恢复比传统节流装置快两倍,大大缩短了对直管段的要求。大多数情况下直管段可以小至0.5D~2D,尤其对于特殊或昂贵的管道,采用平衡流量计可以省去大量的直管段。

    3.压力损失低

        平衡流量计的对称平衡设计,减少了涡流的形成和紊流摩擦,降低了动能的损失,在同样的工况下,与传统节流装置比较,压力损失较少了70%,接近文丘里管,从而节省了相当大的运行成本,值得大量推广。

    4.量程比宽

       与传统节流装置相比,平衡流量计提高了测量量程比.研究结果显示,雷诺数大于50000时,选择合适的孔径参数,平衡流量计无上限,根据工业测量实际应用的需要,常规测量量程比为10:1,选择合适的参数可以做道30:1或更高。

    5.重复性和长期的稳定性好

       平衡流量传感器能将流场平衡稳定,使重复性大大提高,可达到±0.1%。

        平衡流量计多个流通孔分散受力,无锐角磨损,其β值长期保持不变,长期稳定性非常好;整个仪表无可动部件,使用寿命比传统节流装置延长了5-10倍。

    6.耐脏污不宜堵

       多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了死区的形成,保证脏污介质顺利通过多个孔,减少了流体孔被堵塞的机会。

    7.测量范围宽

       根据实验结果,我们知道:平衡流量计的性能,使其流速可以从zui小到音速,其zui小雷诺数可低于200,zui大雷诺数大于107;β值可选0.25~0.9。

    8.适用范围

       平衡孔板流量计的工作温度,压力取决于管道和法兰的材质和等级,工作温度高可达到850℃,42MPa。

       适合低温流体LNG,液空气,液氮,液氧,液氩,液化乙烯,液氢,液氯等,能有效防止气化,测量效果。

       多孔平衡孔板流量计可以测量汽液两相、浆料、甚至固体颗粒测量,还可以测量双向流。

       多孔平衡流量计左右对称,因此可以十分方便地测量双向流。

多孔平衡流量计技术指标:

    管径范围:DN15~DN3000

    精度:±0.3%、±0.5%、±1%

    直管段要求:0.5D~2D

    压损:孔板的1/3~1/4

    量程比:10:1,合适的工况数据可以做到更宽。

    重复性:0.1%

    Re范围:200~107

    β范围:0.25~0.9

    温度范围:金属管道能承受的温度,高可达850℃。

    压力范围:金属管道能承受的压力,高可达42MPa。

    耐脏污:特殊的设计和计算

    可以测量双向流

平衡孔板流量计应用范围

可应用于气体、液体、气液两相,液态气体、双向流、脏污介质、浆料的测量。

安装直管道要求(数值以管径D倍数表示)



孔板上游侧入口

β

0.20

0.40

0.65

单个 90° 弯头或T型三通

2

2

2

两个或两个以上 90°弯曲在同一面上

2

2

2

两个或两个以上 90°弯曲在不同面上

2

2

2

漩涡流体偏离达 10°

2

2

2

减压阀(管线尺寸的1 倍)

2

2

2

蝶阀(75% 开)

2

2

2

流量计下游侧入口

2

2

2





多孔平衡流量计的安装方式及介质流向



5、平衡阀与三阀组的安装要求
平衡阀或三阀组的作用
⑴调整差压变送器的零点
⑵防止差压变送器的正负、压室过压

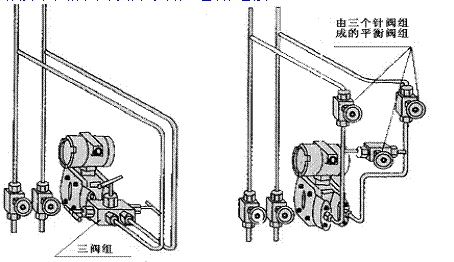

请按下图所示方法与引压管路连接。

平衡阀与三阀组的安装要求

6.压变送器的安装要求
⑴将平衡孔板流量计正压则引压管导入三阀组接至差压变送器的正压室,将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室
⑵差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况
A 防止变送器与腐蚀性或过热的被测介质直接接触
B 防止渣滓在引压管内沉积,堵塞
C 正负压两侧引压管的长度应尽量相同
D 正负压两侧引压管内的液柱压头应保持平衡
E 引压管安装在温度梯度和温度波动zui小的地方
⑶测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中
⑷测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中
⑸测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度超过变送器使用的上限温度。
7.温度、压力变送器的安装要求
1、测量过热蒸汽介质时,须要加一体化温度变送器和压力变送器,进行动态补偿。测量饱和蒸汽介质时,须要加压力变送器,进行动态补偿。
2、 测量天然气、煤气介质时,须要加压力变送器进行动态补偿,而且要用加安全栅及防爆装置的变送器。
3、 测量热水介质,需要有热量显示时,须要加温度一体化变送器,否则可省去温度一体化变送器。
4、 温度一体化变送器安装在被测管道上,须再平衡流量计前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一,以保证测量精度。
5、 差压变送器的压力取压点,须在平衡流量计前5D 直管观段或后2D 直管段以外,其间安装开关阀。对于温度一体化变送器和压力变送器的安装,一体化孔板流量计原则上只要符合常规的安装规范就可以满足本系统的要求,其具体的安装要求可分别参见各自的安装说明书。
调试及运行
按安装原则和程序安装完成后,在系统调试之前要检查所有设备、管道、阀门、接头、导线、接线端子、信号插头等是否齐全、正确、牢靠,管道和设备有无堵塞、泄露现象,导线和信号接插点有无接错、短路、断线、接触不良等问题,经检查确认无误后方可进行系统调试,其调试步骤如下:
1、引压管排污:
(1)将平衡流量计两侧取压阀打开(注意:须讲阀全部打开);
(2)将三阀组两侧的正负压阀关闭、中间的平衡阀打开;
(3)将引压管两侧正负压派无阀打开,进行排污。清洁引压管。
2、引压管冷凝:
(1)关闭排污阀,让介质在引压管中自然冷凝,直到整个管道内全部充满冷凝水为止(大概需要4个小时)。
(2)当引压管中已有足够的冷凝水时,可将三阀组两侧的正负压阀打开(此时中间的平衡阀仍处于开启状态),让冷凝水分别进入差压变送器正负压室中。由于冷凝水的积沉需要一定的时间,因此开始差压变送器的显示值不会准确,等冷凝水充满整个测量系统(包括取压体、引压管和差压变送器的正负压室)后,差压变送器的指示机会趋于正常(大概需要2个小时)。
3、差压变送器的排气:
为保证差压变送器正负压腔中的残余空气排除干净,将变送器正负压室上的排气气。
4、差压变送器调零:
a) 关闭差压变送器正负压室上排气阀。
b) 将三阀组两侧的正负压阀关闭(此时中间的平衡阀仍处于开启状态)。(见下图)

差压变送器调零时三阀组状态图
注:差压变送器调零注意事项:
(1)零位调整螺钉和量程调整螺钉切勿搞混、搞错。安装现场切勿
进行差压变送器的量程调整;
(2)变送器调零时正负压室及两侧引压管温度须相同,如果两侧
有温差则调整的零点会随时间产生漂移;
(3)若在现场用变送器进行正、负迁移补偿,则应在偷运状态下做零位调整。若迁移量过大,则不能再差压变送器上进行迁移补偿。
5、流量测量:
将三阀组两侧的正负压阀打开,中间的平衡阀关闭,进入测量状态。
