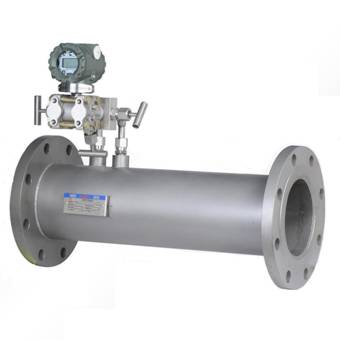

V锥流量计





V锥流量计

一、概述

TG-V型V锥流量计自从引进美国公司技术推出以来,便获得了广泛应用.它与其它类型的差压流量计的工作原理相同,但TG
-V的独特设计,扩大了流量测量范围,并避免了传统差压流量仪表的一些局限性.长期的使用证明,TG-V流量计与一般差压流量计相比,长期精度高、重复性好、受安装条件局限小、耐磨损、测量范围宽.更由于V形锥体本身做为流场的整流器而成为一种具有独特性能的优异的流量计.

TG-V流量计可测量介质包括水、蒸汽、空气、天然气、氮气、焦炉煤气和有机气体等.流体的条件可从深低温到超临界状态.工作温度高700℃,zui大压力10.5Mpa. 若用特殊结构材质,温度、压力还可更高.可测量高雷诺数为500万,zui低雷诺数为8000甚至更低.产生满刻度差压信号从zui低小于0.1千帕到高几十千帕.

TG-V V锥流量计是目前zui先进的差压式流量计之一,它采用与孔板截然相反的节流方式,在管道中心线悬挂一个特制的流线型锥形体来节流,在锥体前方的高速稳流区取正压PH和在锥体尾部的管道中心稳流区取负压PL,在雷诺数8000~500万的范围内,流量与差压的平方根成正比。



TG-V独特的锥形节流的物理结构,不但扩大了介质流量的测量范围,还具有整流的特殊构造,因此直管段要求很低,不同于其它差压型流量计需要很长的直管段来整流。TG-V继承了传统差压式流量计稳定性好、通用性强的优点,并避免了传统差压流量计的局限性。

二、工作原理

TG-V系列V锥流量计是一种差压型的流量仪表,迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。差压原理就是基于密封管道中的能量转换原理,也就是说对稳定流体,流量同管道中介质流速的平方根成正比。我们知道,当压力降低时,速度会增加,当介质接近锥体时,其压力为P1,在介质通过锥体的节流区时,速度会增加,压力会降低为P2,如图1所示,P1和P2都通过TG-V的取压口引到后接的差压变送器上,流速发生变化时,TG-V的两个取压口之间的差压值会增大或缩小。当流速相同时,若节流面积大,则产生的差压值也大。β值等于锥体的节流面积除以管道内径的截面积(可换算成两者之间的直径比)。

三、技术参数

1、安装要求低:前0-3D直管道、后0-1D直管段
2、量程比宽:通常为10:1,选择合适的参数高可做到50:1
3、压损小:同样的β值,压损是孔板1/3~1/5
4、耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损
5、不堵塞,不粘附:锥形吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留
6、长期稳定性好:β率可长期不变,并保证长期测量
7、精度高:读数±0.5%
8、重复性好:优于±0.1%
9、信号稳定:“信号波动”是孔板的1/10
10、β值范围宽:TG-Vcone独特的几何形状允许有广泛的β值范围
11、规格齐全,安装方式灵活:可选管道式、法兰取压式、对夹式、长输管线式
12、管线范围宽:管线尺寸从1/2”到72”
13、可测高温、高压介质:工作温度高700℃,zui大压力42Mpa。
14、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)
15、可测气液两相介质(湿气、冷凝水等)
四、选型表

 V型锥流量计选型





 —






























连接型式管道外径


说明
YF—V            V型锥
 1           传感器
 2           变送器
 3           流量计
 1
 2          空气
 3          饱和蒸汽
 4          过热蒸汽
 5          其它介质
 1         0.6Mpa以下
 2         1.6 MPa
 3         2.5MPa
 4         4.0MPa
 5         6.3MPa
 6         10 MPa
 A        一体式
 B        分体式
 1       ≤70℃
 2       ≤250℃
 3       ≤450℃
 N      不防爆
 I      本安防爆
 P     压力补偿
 N     无压力补偿
 T    温度补偿
 N    无温度补偿
 M   4~20mA输出
 N   无输出
 D   RS485输出
 L   电池供电,无输出
 F  法兰连接
 H  焊接连接


   1.公称管径一项必需写明测量管道的内径和壁厚两个参数。例:159×4.5mm
   2.测量其它气体和其它液体时必需注明介质的名称或主要成份
