热工全自动检定系统




TG-2000-RZJ型热工全自动检定系统是zui新开发的第四代热工自动检定产品之一。它是在Windows 环境下,使用Windows环境下的语言开发出的新一代产品,系统是以微机为核心,配以高精度进口数字万用表,以及低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win95/ Win98/ WinMe操作系统下方便地用鼠标进行全过程的操作,微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。系统按照国家计量检定规程进行数据处理,并能打印各种记录表格、检定证书,还可保留原始记录以备将来查阅。系统实现了热电偶和热电阻检定过程的全部自动化,即:自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低,并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序,为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。





  TG-2000-RZJ热工全自动检定系统技术指标





扫描开关寄生电势 ≤0.4 u V
分辨力 高电势测量分辨力0.1 u V
高电阻测量分辨力0.1mΩ
准确度 电势测量不确定度≤0.01%
电阻测量不确定度≤0.01%
热电偶检定不确定度≤1.2℃
(含二等标准热电偶年变化0.7℃)
热电阻检定不确定度≤0.05℃
恒温的稳定度 热电偶检定过程恒温后炉温变化≤0.2℃/min
热电阻检定过程恒温后油槽温度变化≤0.04℃/min
冷端自动补偿 当冷端温度在(20±10)℃的范围内时,补偿误差≤0.2℃
检定温度 热电偶300~1100℃
热电阻0~300℃(包括低温热电偶)
检定支数 热电偶可同时检定1—5支
热电阻可同时检定1—5支,热电阻允许在同一温度点上进行多批检定
一次可连续检定点 热电偶4个
热电阻3个
检定时间 热电偶检定,正常条件下平均每百度约30分钟
工作环境 环境温度20℃±3℃
相对湿度≤75%
使用电源 AC220V±10% 50±1HZ
要求接地电阻≤4Ω





  系统的硬件配置

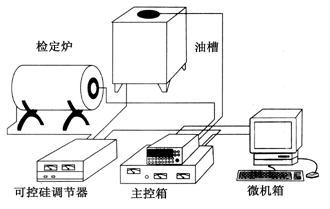

TG-2000-RZJ热工自动检定系统由高精度数字多用表、主控箱、可控硅调节器、微机系统、恒温装置(检定炉和油槽)以及测量导线和通讯导线组成,如图所示。







  TG-2000-RZJ热工仪表自动校验系统配置清单






名称 单位 数量 备注
主机 1 配置P4 2.0以上256M 60G、光软驱,控制板卡(已装配)
显示器 1 17寸纯平
激光打印机 1 EPSON或CANON系列
电脑桌 1
通讯电缆 1
多用电源插座 2



主控箱 1
测量控制电缆 1
万用表(进口) 1 KEITHLEY 6 1/2位(进口)
温度传感器 1 冷端补偿用
控温
系统
可控硅调节器 1
控制信号线 1
电源线 1



管式检定炉 1
标准油槽 1
标准水槽 1
冰点器 1
创冰机 1
二等标准热电阻 1
二等标准热电偶 1
二等标准下班管温度计 1
软件资料 1 软件光盘、合格证、说明书



?

?
