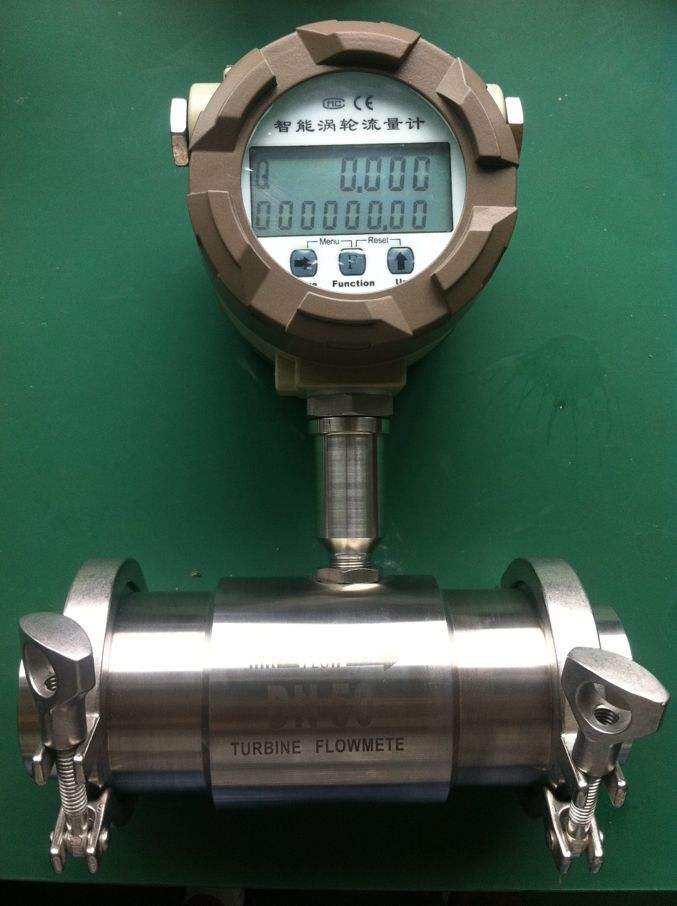

纯水流量计
|

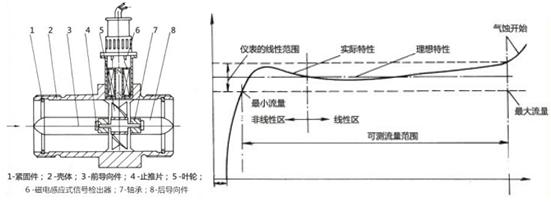

一、工作原理：
TG-LWGY-1712纯水流量计当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
采用先进的超低功耗单片微机技术的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可获得高的精确度，在贸易结算中是优先选用的流量计；
.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
.可获得很高的频率信号（3~4kHz），信号分辨力强；
.范围度宽，中大口径可达1:20，小口径为1:10；
.结构紧凑轻巧，安装维护方便，流通能力大；
.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

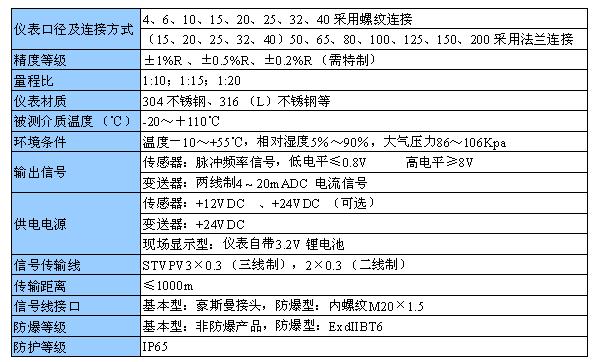

三、技术参数
四、测量范围及工作压力
仪表口径 （mm） | 正常流量范围 （m3/h） | 扩展流量范围 （m3/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | 特制耐压等级 （MPa） |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa | 4.0、6.3、12、16、25 | |
DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 |
